氣動調節球閥 閥門型號：VQ647F，VQ647H 通徑規格：DN15～DN300
結構形式：O型、V型 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN16、PN25、PN40、PN64 適用溫度：-40～450℃
應用范圍：污水、蒸汽、液體、油品、粘性流體、漿料等
產品特點：流量系數大，極強的適應性，密封性能好，調節性能靈敏
一、氣動調節球閥 概述：
氣動調節球閥按結構形式可分為氣動O型調節球閥或氣動V型調節球閥，主要與閥門定位器配套使用，根據輸入輸出4-20mA的控制信號，從而控制球閥閥芯的旋轉開度，達到對管道介質壓力、流量、液位等參數的比例調節。其中氣動V型調節球閥帶有特殊形狀的V型缺口，可使用中間開度面積的變化進行流量調節，并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控制。

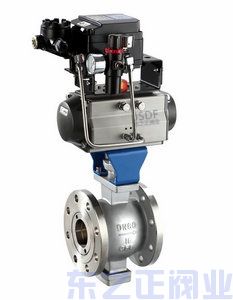

氣動V型調節球閥 |

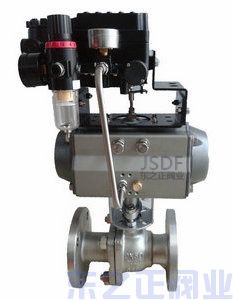

氣動O型調節球閥 |
二、氣動調節球閥 特點：
氣動調節球閥按密封性能分為軟密封和硬密封，按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型通常為雙作用式，其中單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置，產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
三、 氣動調節球閥 參數：
公稱通徑 | DN15～DN300(mm) |
公稱壓力 | 1.6、2.5、4.0、6.4MPa |
連接方式 | 法蘭式、對夾式、螺紋 |
驅動形式 | 氣源驅動（壓縮空氣4-7bar） |
溫度范圍 | 軟密封:-30～180℃；硬密封:-40～450℃ |
動作范圍 | 0～90° |
密封材料 | 增強聚四氟乙烯 對位聚苯 金屬密封 |
適用介質 | 污水、蒸汽、液體、油品、粘性流體、漿料、腐蝕性介質等 |
閥體材質 | 碳鋼、不銹鋼304、316、316L |
控制方式 | 智能調節型（4-20mA模擬信號）可防爆，可帶手動裝置 |
四、氣動調節球閥 原理：
氣動調節球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作，從而達到閥門的開啟和關閉。它與閥門定位器配套使用，可根據球閥閥芯旋轉的角度及開度的大小，實現對介質流量不同程度的比例調節。當氣動執行機構接收控制系統發出的信號時，按控制信號壓力的大小產生相應的推力，推動調節機構帶動閥芯動作，完成對管路內介質的流量和壓力調節，具有額定流量系數大，密封效果好，調節性能靈敏等特點。
五、氣動調節球閥 可選功能：
驅動方式 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
