氣動不銹鋼球閥 閥門型號：Q641F，Q641H 通徑規格：DN15～DN300
結構形式：浮動直通式 閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16、PN25、PN64 適用溫度：-40℃～450℃
應用范圍：水、氣體、蒸汽、其它液體、腐蝕性介質
產品特點：超強的抗拉性，耐磨性以及防腐蝕性，適用范圍廣
一、氣動不銹鋼球閥 概述：
氣動不銹鋼球閥 是由不銹鋼硬密封球閥與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，氣動不銹鋼球閥閥體材質均由不銹鋼制作，具有超強的抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中，還適用于超高壓和低壓力降等工作條件相對比較惡劣的管道里，最高溫度可達到550℃。氣動不銹鋼球閥可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的百分比調節控制。
二、氣動不銹鋼球閥 性能優點：
1、不銹鋼球閥采用硅溶膠精密鑄造，與氣動執行器連接組成，不僅可以作為開關截?cái)嘧饔谩⒁部勺鳛榱髁空{(diào)節作用。
2、多樣化選擇，通過選用不同的閥體、閥座材質，可適用于不同工況介質當中。
3、適用范圍廣闊，可用于常溫常壓場合，也可在高溫高壓及低溫工況中廣泛使用。
4、氣動不銹鋼球閥采用氣體為動力源，壓力一般在0.4-0.7MPa左右，相對來說比較安全。如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
三、氣動不銹鋼球閥 附件：

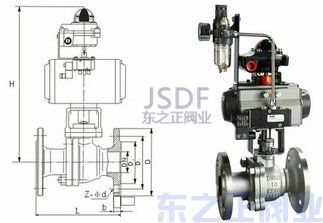

氣動不銹鋼球閥 附件選項： 電磁閥：雙作用選二位五通、單作用選二位三通(可防爆) 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。 調節型附件：電氣定位器、氣動定位器、電氣轉換器。 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。 手動機構：轉動手輪機構，手動開關閥門 | 氣動不銹鋼球閥結構圖 |
四、氣動不銹鋼球閥 參數：
公稱通徑 | DN15～DN300(mm) |
公稱壓力 | 1.0、1.6、2.5、6.4MPa |
驅動形式 | 氣動控制（壓縮04-07Mpa） |
連接方式 | 法蘭連接 |
回信電壓 | AC220V/DC24V |
溫度范圍 | -40℃～450℃ |
作用形式 | 單作用(氣開、氣關，氣源故障復位)；雙作用(通氣開、通氣關) |
閥體材質 | 不銹鋼304、不銹鋼316、不銹鋼316L |
控制方式 | 開關型（開關兩位切斷控制）、調節型（4-20mA模擬信號） |
適用介質 | 蒸汽、水液、氣體、腐蝕性介質等（常溫、低溫、高溫高壓） |
五、氣動不銹鋼球閥 標準規范：
1、檢驗主試驗：JB/T 9092、API 598。
2、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
3、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。
4、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
