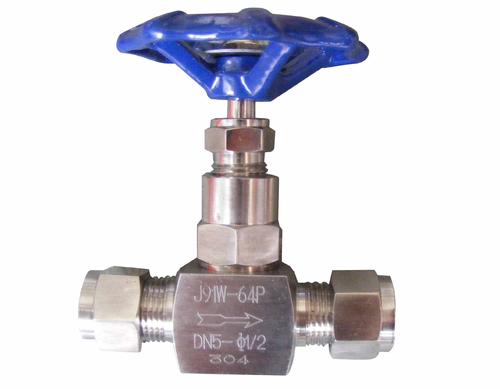

一、產品名稱：卡套針型閥
產品型號：J91W-64P
東之正閥門J91W卡套式針型閥另有美標結構生產，是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。
二、卡套針型閥 產品介紹：
東之正閥門J91W卡套式針型閥用于油品、蒸汽等介質，閥體材質有304、316、316L等。通常安裝于拆卸方便、連接緊固儀表測量管路系統中作開啟或切斷管路作用。安裝時應使介質的流向與閥體上的箭頭方向一致。
三、卡套針型閥 工作原理：
J91W卡套式針型閥工作原理與截止閥是一樣的，閥芯是一個針型的圓錐體，密封面呈錐面。閥芯沿流體的中心線作升降運動，來控制閥門的開啟與關閉或調節開度，順時針關閉閥門，逆時針則開啟，是屬升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。
四、卡套針型閥 產品特點：
1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。
五、卡套針型閥 主要零部件材料：
零件名稱 | 閥體、閥蓋、螺栓 | 閥桿、閥瓣、密封圈 | 填料 | 墊片 | 手輪 |
J91W-320 | 鉻鎳不銹鋼 | 不銹鋼 | 聚四氟乙稀、柔性石墨 | 橡膠石棉板 | 優質碳鋼 |
六、卡套針型閥 主要性能規范：
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | ||
殼體 (MPa) | 密封 (液) | 密封 (氣) | |||||
J91W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | P≤540℃ | 液化石油氣水、酸、蒸汽、油品等 |
C≤425℃ | |||||||

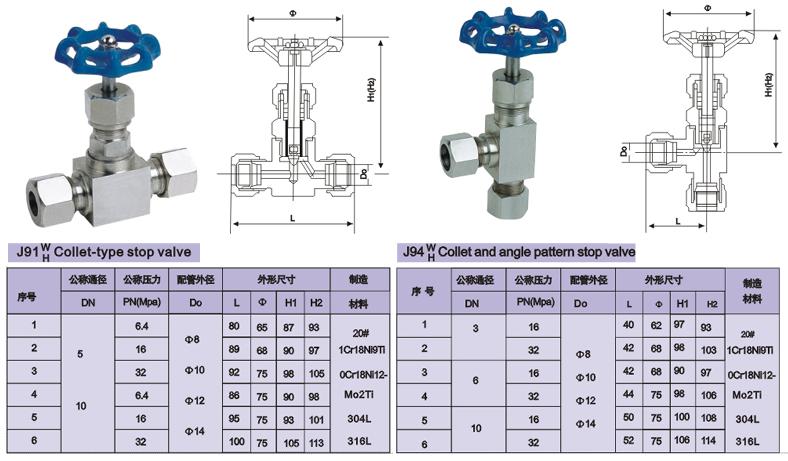

七、卡套針型閥 主要外型及連接尺寸：
