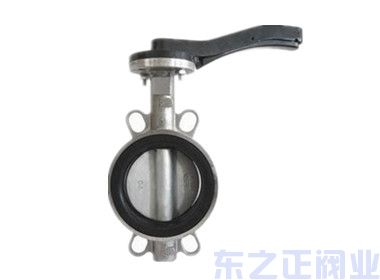

手動軟密封不銹鋼蝶閥
產品型號：D71X
公稱壓力：PN10-PN16
適用溫度：≤80℃
適用介質：淡水、污水、弱酸堿介質等
一、手動軟密封不銹鋼蝶閥 產品概述：
手動軟密封不銹鋼蝶閥是以橡膠為密封材料的中線軟密封蝶閥，閥體材質為全不銹鋼，相比鑄鐵、鑄鋼材質，可以更好的適應戶外工況及腐蝕性介質中，不銹鋼軟密封蝶閥以閥桿為中心兩端結構對稱，沒有流向區(qū)分的雙向密封結構，也是一種雙向軟密封蝶閥。通常在公稱通徑小于DN200采用手柄開啟，通徑大于DN200采用蝸輪傳動，開啟更加省力方便
二、手動軟密封不銹鋼蝶閥 密封材料選型及適用工況：
軟密封材料名稱 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
簡稱代碼 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
閥門型號代碼 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
三、手動軟密封不銹鋼蝶閥 主要結構零件材料：
零件名稱 | 可選用材料 |
閥體 | 不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M |
蝶板 | 不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M、雙相鋼2507、鋁青銅、襯膠板、尼龍板、襯四氟板 |
密封圈 | 查看上表《軟密封蝶閥密封材料選型及適用工況》 |
閥桿 | 不銹鋼、雙相鋼 |
填料 | O型圈、柔性石墨 |
驅動方式 | 手柄、蝸輪、氣動執(zhí)行器、電動執(zhí)行器 |
連接方式 | 對夾式、凸耳對夾 |
四、手動軟密封不銹鋼蝶閥 執(zhí)行標準：
制造標準 | GB/T 122387-89 |
法蘭標準 | GB9113-2000、GB17241.6-1998 |
結構長度標準 | GB12221-89 |
檢驗標準 | GB/T 13927-92 |

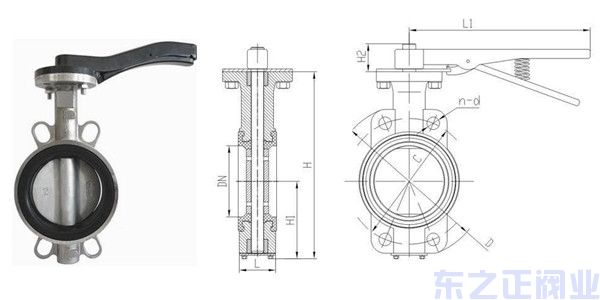

五、手動軟密封不銹鋼蝶閥 主結構尺寸：
DN | L | 0.6MPa | 1.0MPa | 1.6MPa | |||
C | z-d | C | z-d | C | z-d | ||
50 | 43 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 |
100 | 52 | 170 | 4-18 | 180 | 4-18 | 180 | 4-18 |
125 | 56 | 200 | 4-18 | 210 | 4-18 | 210 | 4-18 |
150 | 56 | 225 | 4-18 | 240 | 4-22 | 240 | 4-22 |
200 | 60 | 280 | 4-18 | 295 | 4-22 | 295 | 4-22 |
